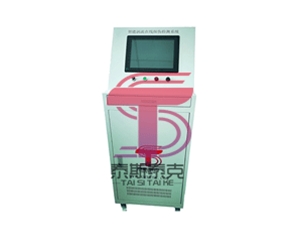

TS-10S不銹鋼管在線探傷系統（一拖六）

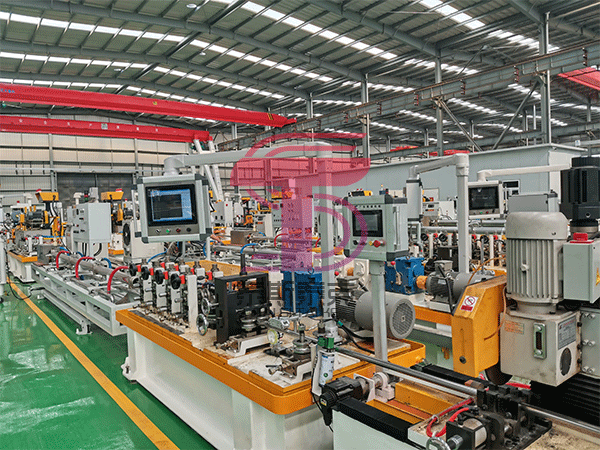

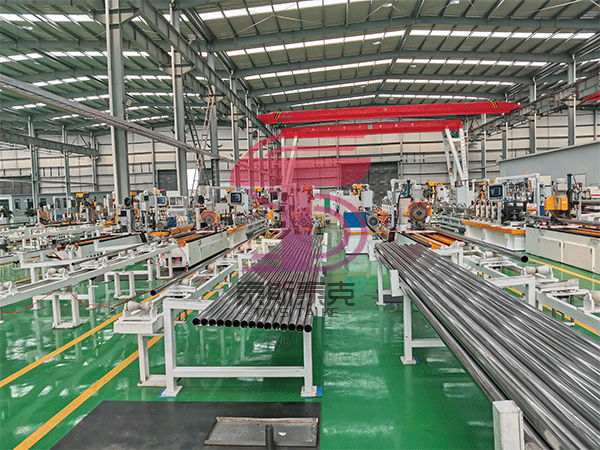

TS-10S是一款專門針對多條生產線同時進行在線渦流探傷而設計的一套渦流探傷系統，本系統采用最新的數字電子技術、多通道渦流技術以及微機技術，調試方便、操作簡便、傻瓜式操作，整體系統可靠穩定、同時具有高靈敏的探傷性能。TS-10S有六個相對獨立的物理通道，可以同時驅動六只檢測探頭，用差分線圈構成的探頭、主要用于檢出不銹鋼焊管生產中出現的未熔焊、漏焊、咬邊、開口裂紋、暗逢、孔洞及鋼帶接頭等突變型缺陷。TS-10S采用人機對話、鍵鼠操作（也可選配觸摸屏）。DSP/FPGA高速數據處理電路的采用，保證儀器的高采樣率和超低噪聲，預防漏檢或誤報，有效地提高儀器的穩定性和可靠性。
TS-10S可配接穿過式探頭、平面探頭、馬鞍式探頭。本系統可兼容各廠家生產的渦流探頭。
主要技術參數
檢測通道：6個
檢測頻率：10Hz～10MHz
增益：0～90dB
相位旋轉：0～359.9 °
增益比：Y/X獨立調節，范圍0.1～10
濾波：高通、低通、帶通濾波
探傷速度：0-10米／分（慢速專用板）
計時模式：內、外時鐘
報警打標：實時、延時輸出 （獨立）
操作系統：Windows
安裝位置要求：水冷后，前后需要壓緊裝置
參考標準：GB/T7735-2016、ASTM-E309-2016、EN10246-3
系統配置
六通道渦流探傷主機1套、信號控制系統1套、探頭固定裝置6臺、探頭6只、探頭線6條、打標報警系統6套、機柜1臺、電纜1份。
